Преимущества захвата ЗТ-850
Поз. 1 Поводок коробчатой конструкции;
Поз. 2 Изготавливается из цельного листового металла;
Поз. 3 Изготавливается из листового металла толщиной 16х16 мм (у конкурентов изготавливается из 16х12 мм). Не имеет зубьев, что позволяет равномерно зажать бревно двумя клешнями;
Поз. 4 Изготавливается из двух половин клиновидной формы для равномерного распределения нагрузки, толщина металла 6 мм, у конкурентов изготовлено из трубы;
Поз. 5 Имеет кронштейн для фиксации захвата в транспортном положении.
Гарантийный срок -12 месяцев
Технические характеристики:
- Трелевочный захват ЗТ-850 — устройство для трелевки древесины на лесосеках. Агрегатируется с тракторами тягового класса 1,4 (МТЗ-82, ЮМЗ и др.)
- От самопроизвольного разжима захвата установлен гидрозамок.
- Во всех подвижных соединениях установлены пресс-масленки.
- Пальцы и втулки упрочнены, термообработаны.
- На раме — 2 крюка, их назначение — быстрое зацепление с чекером для вытаскивания ствола дерева из мест куда невозможно подъехать.
- Защита рукавов высокого давления.
- Усилие захвата, тн: не менее 8.
- Толщина листа поворотного устройства, мм: Поворотное устройство в захвате ЗТ-850 коробчатой формы, изготовлено из трубы 60*12мм, двух пластин 12мм и усилителя 12*40. Общая толщина узла составляет 64мм, что обеспечивает его максимальную прочность при работе с предельными нагрузками.
- Толщина стенок кронштейна, мм: 6.
- Толщина листа челюстей, мм: 16.
- Толщина усиливающей накладки на внешней челюсти, мм: 16.
- Масса — 285±10 кг;
- Диаметр трелюемого дерева (мин/макс) — 50/850 мм;
- Конструктивная ширина захвата (клещи открыты) — 1550±10 мм;
- Высота подъема над опорной поверхностью дерева диаметром 400 мм — 1000 мм;
- Количество степеней свободы — 3;
- Привод Захвата трелевочного — Гидравлический, от гидросистемы трактора;
- Число обслуживающего персонала — 1 чел;
- Габаритные размеры, мм:- длина — 1150±20;- ширина — 990±30; — высота — 1000±30.
Захват трелевочный сконструирован для длительной и безотказной работы, для профессионального использования. Узлы и агрегаты рассчитаны на «очень тяжелые» условия эксплуатации.
При изготовлении деталей и узлов захвата трелевочного используются легированные стали со специальными свойствами предназначенные для сварных конструкций повышенной прочности, что позволяет заложить в конструкцию запас прочности в 2,1 раза., т.к. при работе на буреломах и плохо разработанных делянках (лесосеках) захват подвергается нагрузкам близких к критическим.

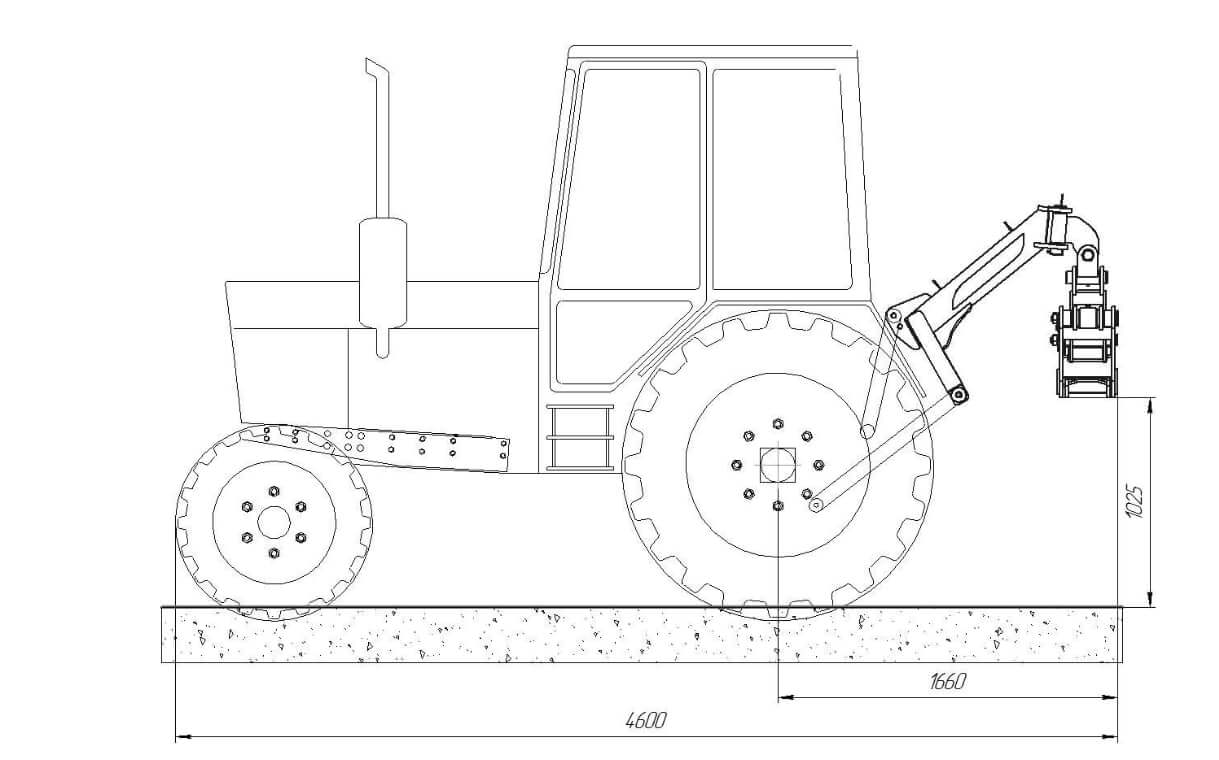

Рисунок 1. — Габаритные размеры захвата трелевочного с трактором в транспортном положении

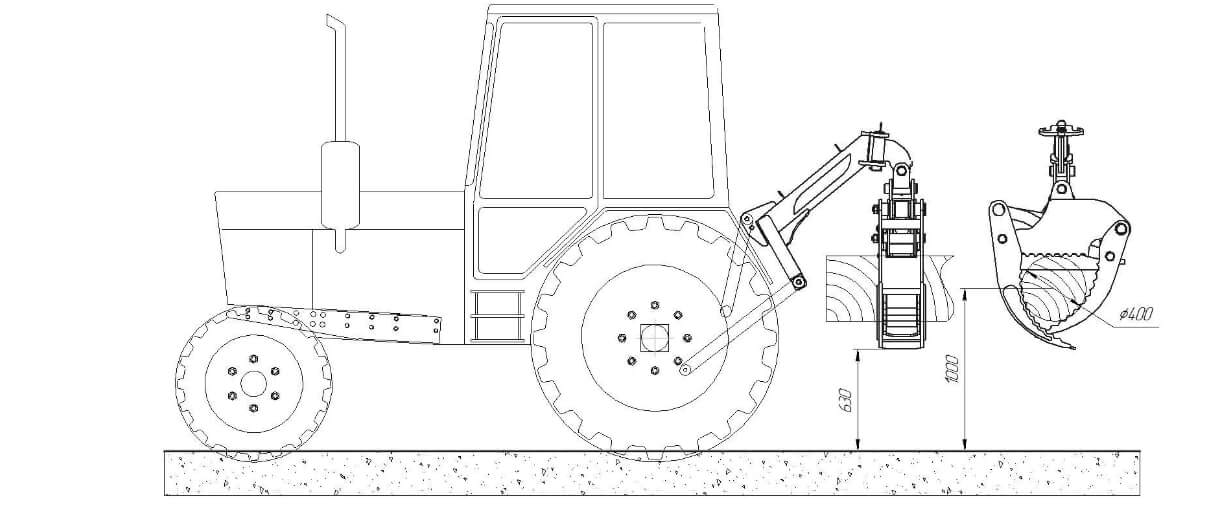

Рисунок 2. — Высота подъема бревна ф400мм

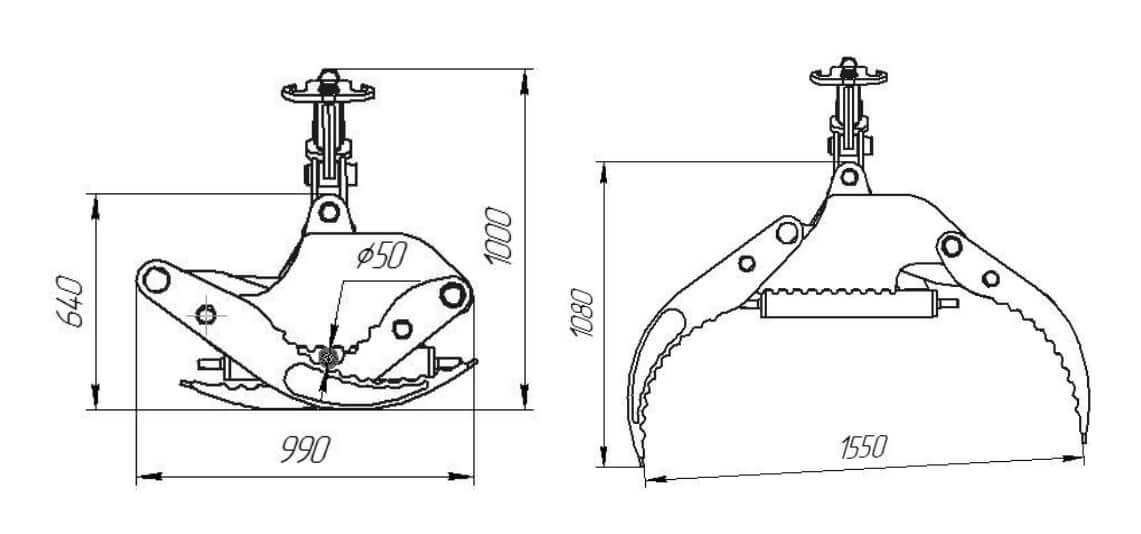

Рисунок 3. — Габаритные размеры захвата трелевочного в крайних положениях.
Захват трелевочный ЗТ-850 предназначен для бесчокерной трелевки бревен диаметром от 50 мм до 850 мм.
Является новым поколением гидравлических захватов, имеет удлиненную и усиленную шарнирно сочлененную стрелу с тремя степенями свободы, что позволило при проектировании, отказаться от более дорогих технических решений, таких как телескопическое выдвижение стрелы оснащенное гидравлическим ротатором. Длина шарнира сочлененной стрелы рассчитана таким образом, что бы полностью исключить биение клещей трелевщика о корпус трактора во время движения без бревна, по неровной поверхности на лесосеке.
Конструкция захвата трелевочного доработана с учетом опыта и пожеланий эксплуатирующего оператора и доведена до полного совершенства!
Захват трелевочный ЗТ-850 может использоваться на всех типах тракторов с тяговым классом не ниже 1,4 как отечественного так и импортного производства. В своем оснащении ЗТ-850 имеет усиленные клещи толщиной 32 мм, пальцы прочно закреплены калеными болтовыми соединениями и посажены в подшипники скольжения (втулка) имеющие высокую износостойкость.
При работе с захватом производительность труда увеличивается в 3 раза по сравнению с трелёвкой с помощью чокера. При трелёвке древесины чокерным способом оператору постоянно приходится выходить из кабины трактора и производить зацеп и отцеп бревна (хлыста), что в процессе работы снижает производительность труда и количество трелюемых брёвен – при работе с Захватом трелёвочным ЗТ-850 нет необходимости покидать кабину трактора для зацепа хлыста. Управление захватом производится с рабочего места оператора. Конструкция захвата разработана так, что захват бревна (хлыста) можно произвести если оно находится перпендикулярно оси трактора. Захват имеют шарнирно-сочлененный узел который позволяет захвату вращаться вокруг своей оси и самопроизвольно возвращаться в первоначальное положение при преодолении трактором препятствий или трелюя деревья (брёвна) среди растущего леса.
Захват трелевочный не входит в перечни сертификации, утвержденные Постановлением Правительства Российской Федерации от 01.12.2009 № 982 «Об утверждении единого перечня продукции, подлежащей обязательной сертификации, и единого перечня продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии».
